В начале 90-х годов прошлого века появилась ТВ прискавка на базе процессоро КР580ВМ80 "Кроха".
От автора компьютера, caro:
Был в моей жизни такой период, когда я работал в СКБ "Контур". Вот тогда я и разработал эту приставочку под названием "Кроха". Мы тогда сидели на территории завода "Техносвязь", который и должен был по конверсии собирать эти машинки. Но сделали их порядка 200 штук и в магазины они не попали - разошлись по работникам завода и СКБ "Контур". Основная проблема конечно - отсутствие игр.
Как обычно - разовъём и улучшим!
Концепция остаётся всё та-же: основной модуль, картридж с ПЗУ, объеденённый с картриджем фонта, два джойстика, клавиатура.
Но (как говорил знаменитый барон), это ещё не всё! Картридж - неотъемлемое и законченное устройство может иметь любое содержание
и, подключаясь к основному блоку превращает его в иное законченное устройство. Как-то: простой игровой автомат, коммуникатор на базе радиомодуля LoRa,
контроль датчиков и исполнительных механизмов. В общем тестилка для модулей Ардуино, коих существует привеликое множество.

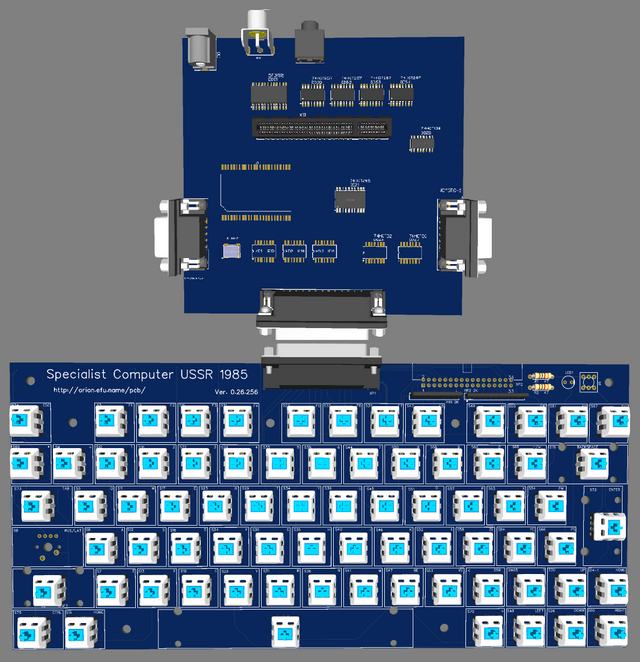

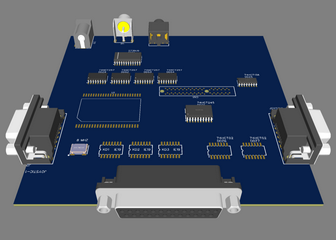

Основная плата размером 120х120мм (nano-ITX) для SMD компонентов или 120х160мм для DIP имеет спереди разъём для клавиатуры Микро-80/Радио-86РК, по бокам разъёма для двух джойстиков (типа Денди)
сзади разъём питания 5В, видеовыход и звук. Сверху разъём для сменных картриджей типи PCI-E 98 контактов.

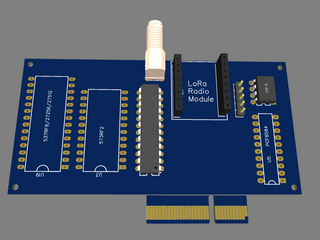

Размер картриджа 100 х 50...120 мм.возможен разъём как 98, так и 64 контакта.
Картридж содержит ПЗУ для выполняемой программы, ПЗУ шрифтов или спрайтов, возможно ОЗУ. Объём зависит от фантазии конструктора,
возможно переключение страницами, банками, чипами. Например, ПЗУ 16кб и ОЗУ 8кб для буфера плюс 256кб для хранилища по I2C.
При замене процессора на 8085 можно удвоить тактовую частоту и добавить порт ИМ1821РУ55 для клавиатуры. Там-же появятся таймер и 256 байт доп. ОЗУ.
Выведем прерывания на разъём картриджа. Пока не знаю зачем.
Цвет для такой игрушки излишен, но градации серого добавим.
При необходимости прицепили клавиатуру. Не нужна - пользуем джойстики "Денди", коих осталось из 90-х немеряно!
