Как говорится, если хочешь, что-бы что-то было сделано хорошо - сделай это сам!
Поэтому мной были разработаны некоторые печатные платы для Ориона. Смотрите, выбирайте, используйте.

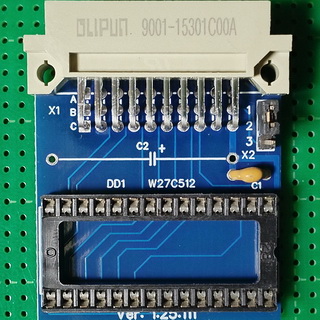

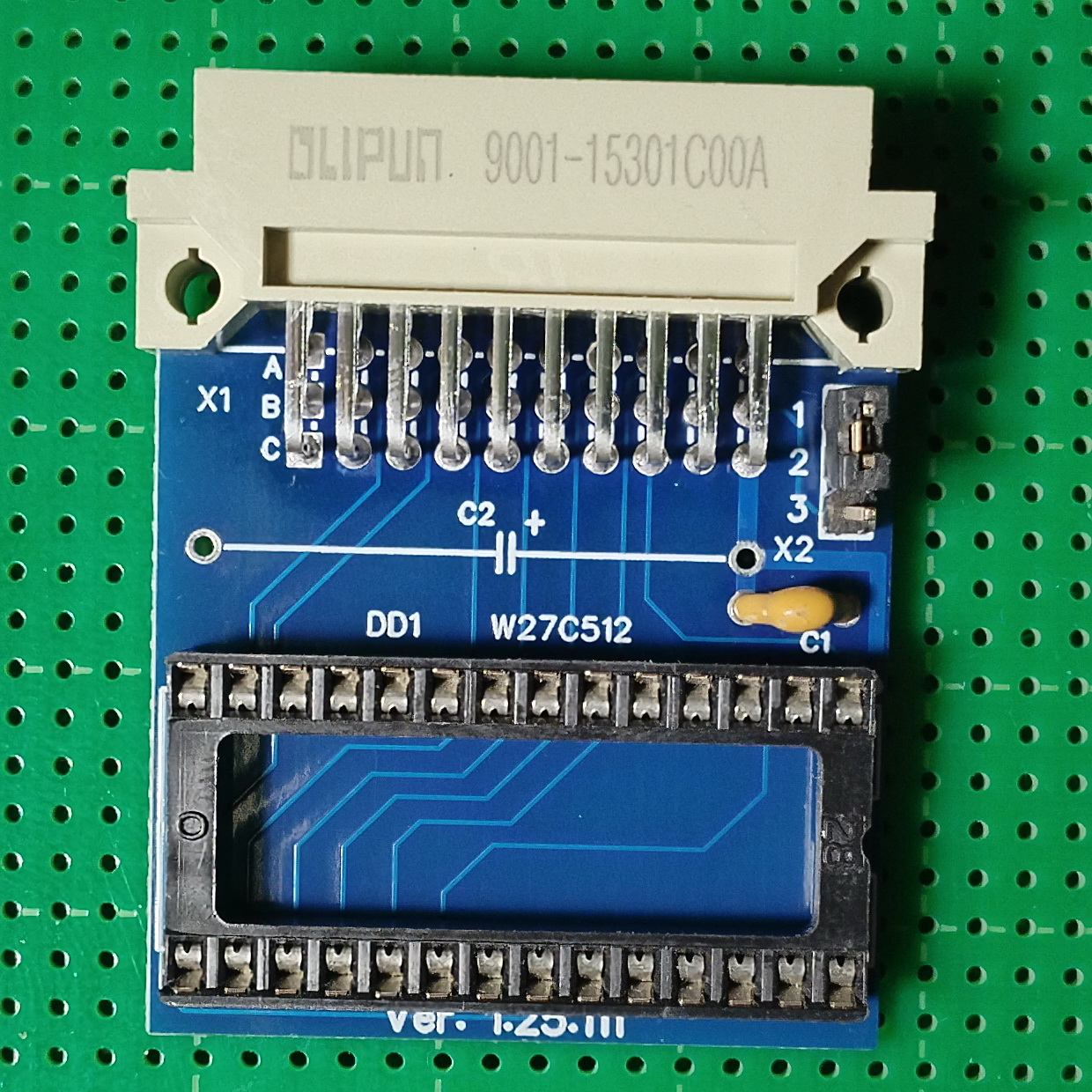

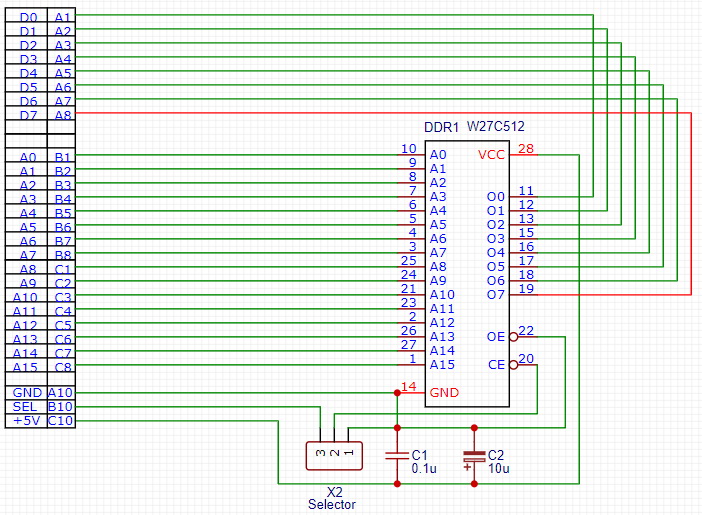

| Плата ROM-диска 64 кб классического Ориона. Размер 38х48 мм. |

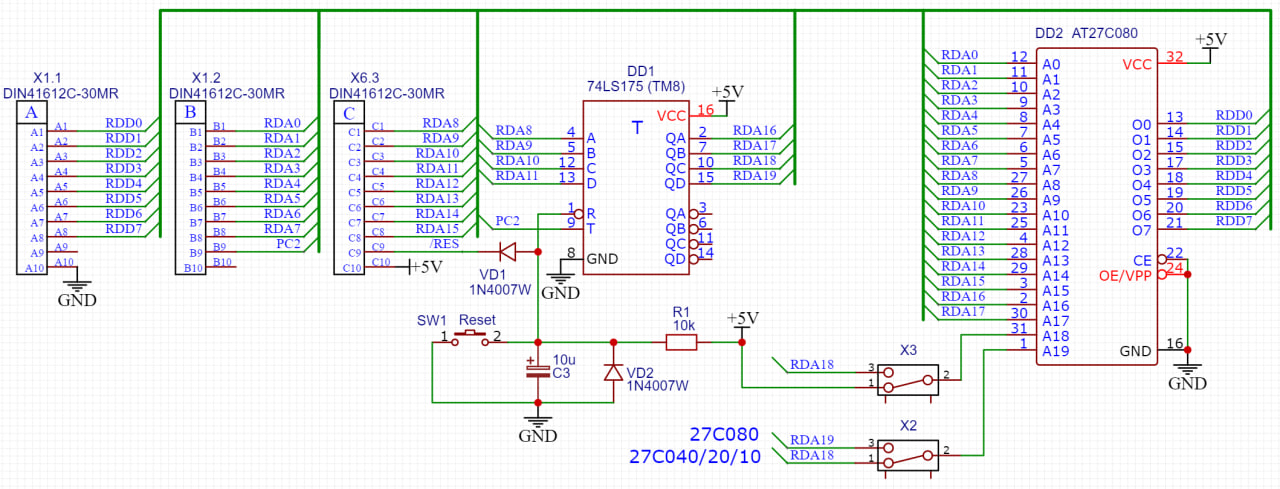

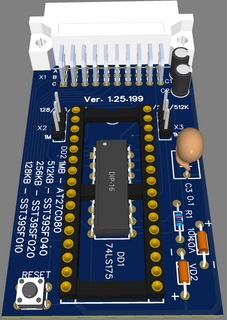

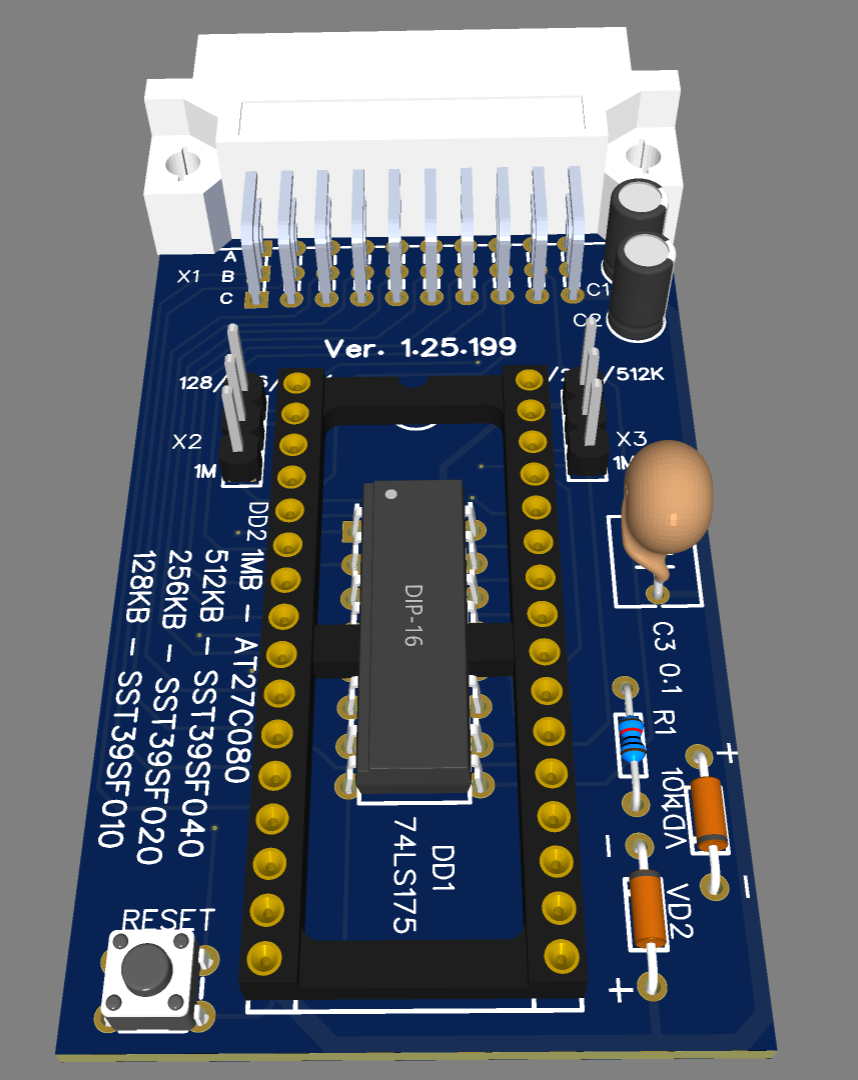

| Плата ROM-диска 128-1024 кб для DS DOS на к155тм8
В "диске" используются мс памяти в 32-пиновом DIP корпусе SST39SF010/020/040 (соответственно 128, 256, 512 кб) или ёмкостью 1 мб AT27C080, у которой не совпадают адресные линии A18 и A19,
поэтому на плате установлены перемычки выбора типа мс. |

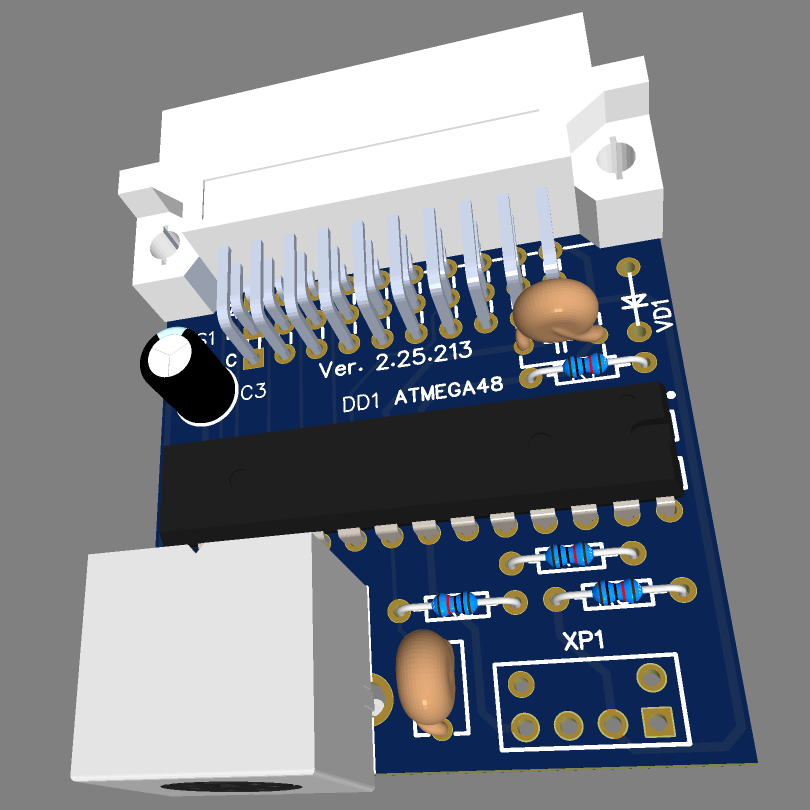

| Плата адаптера клавиатуры PS/2 PS/2 контроллер клавиатуры на Atmega48 На плате предусмотрено два варианта установки разъёма PS/2 с разных сторон платы. Так-же присутствует место для штыревого разъёма, что-б подключить PS/2 на удлиннителе. |
| Версия 2 с одним разъёмом PS/2 Размер 38х43 мм |

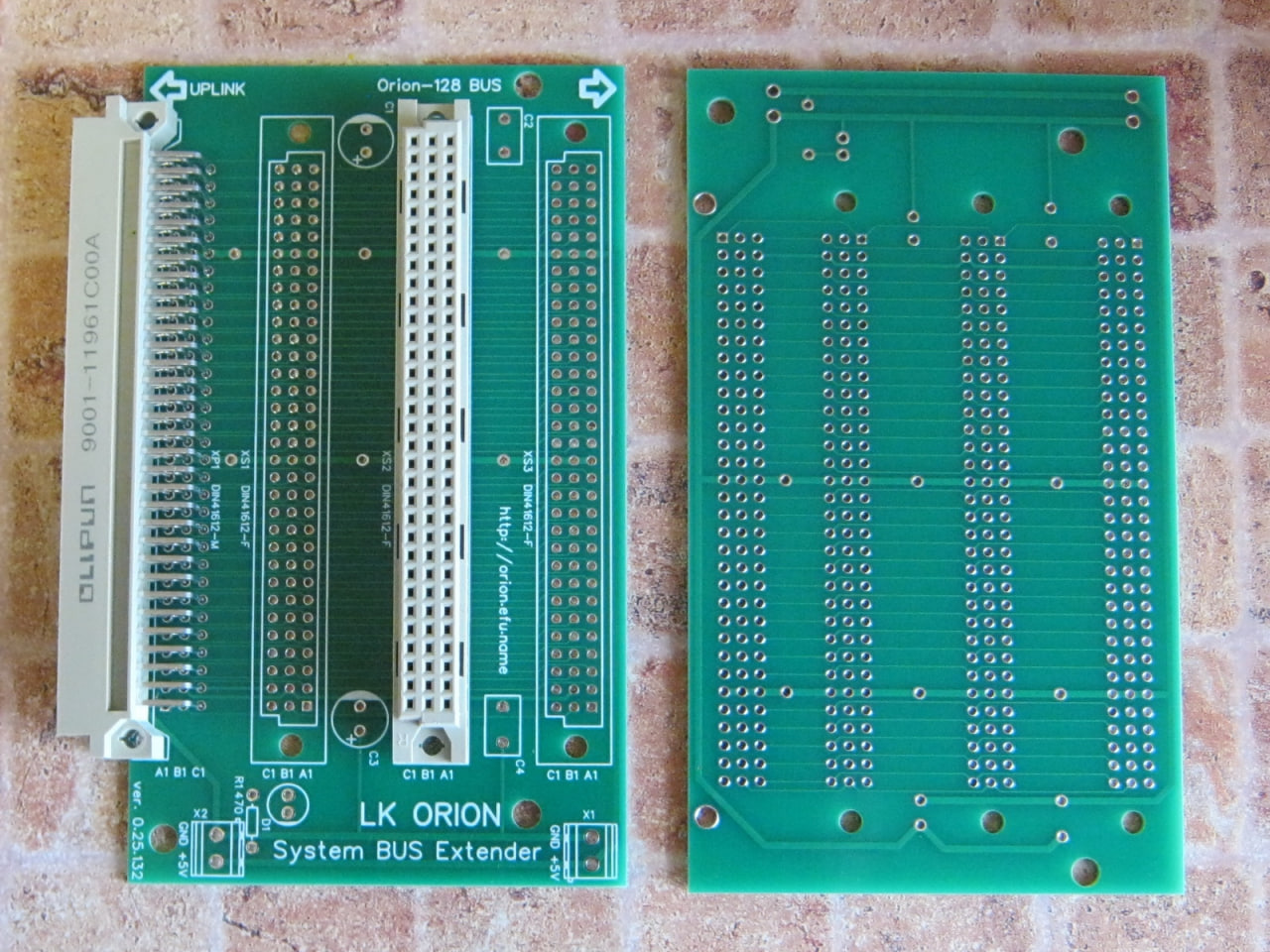

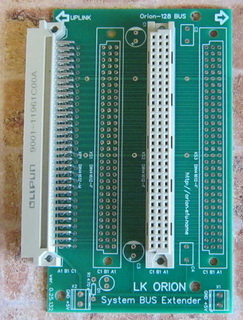

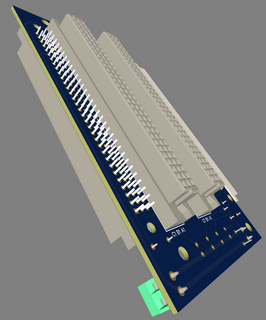

| Плата расширения системного разъёма (ёлка) Размер 120x79 мм.
Предназначен для "Орион-М" (потому и такие размеры), но подойдёт к классическому "Орион-128.2".
Разведены все три ряда контактов параллельно, питание утолщено, +5В и земля с двух сторон платы. Расстояние между "мамами" 20,32 мм (как в корпусе ATX).
Возможность объединения нескольких плат. Изготовитель "NextPCB". |

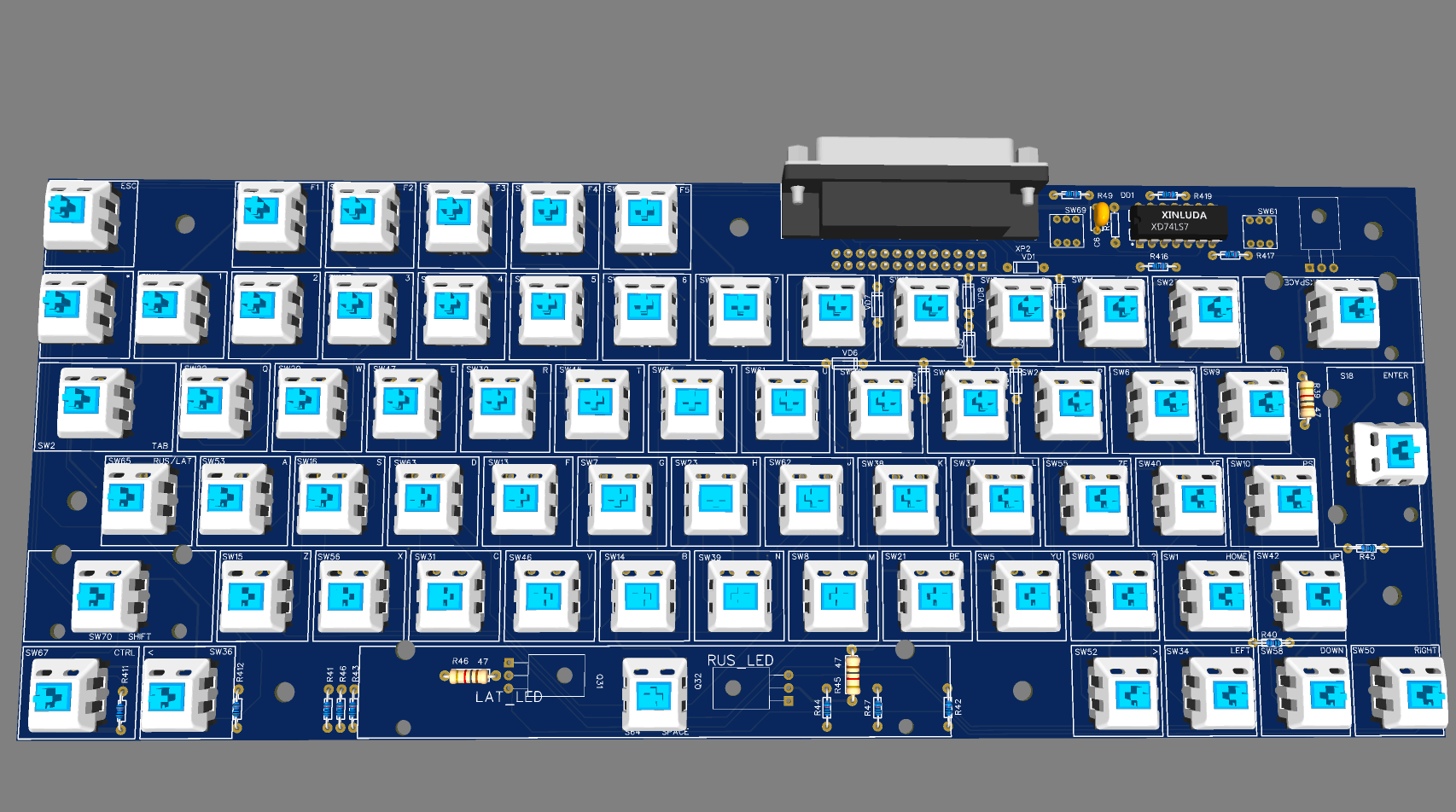

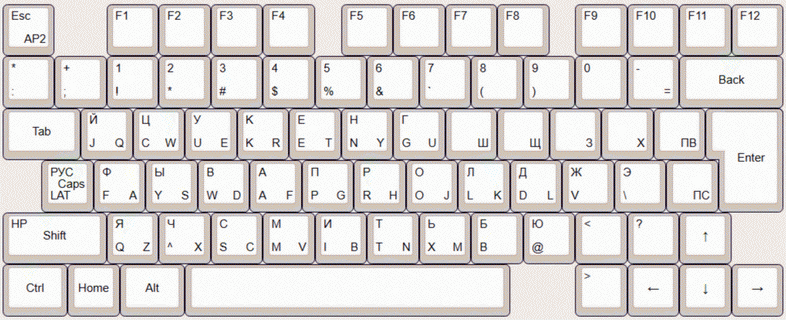

| Плата клавиатуры "Микро-80"/"Радио-86РК Клавиатура с раздельной подсветкой русских и латинских символов. Раскладка QWERTY, русские символы, естественно, так и будут соответствовать по звучанию латинским. Подключение через переходной кабель DB-25 (принтер LPT). Используются кнопки, аналогичные "Cherry". В разработке. |

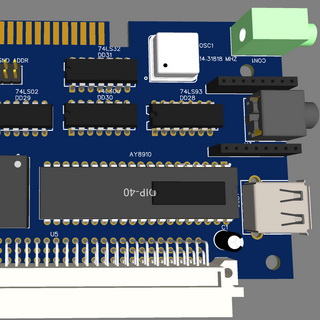

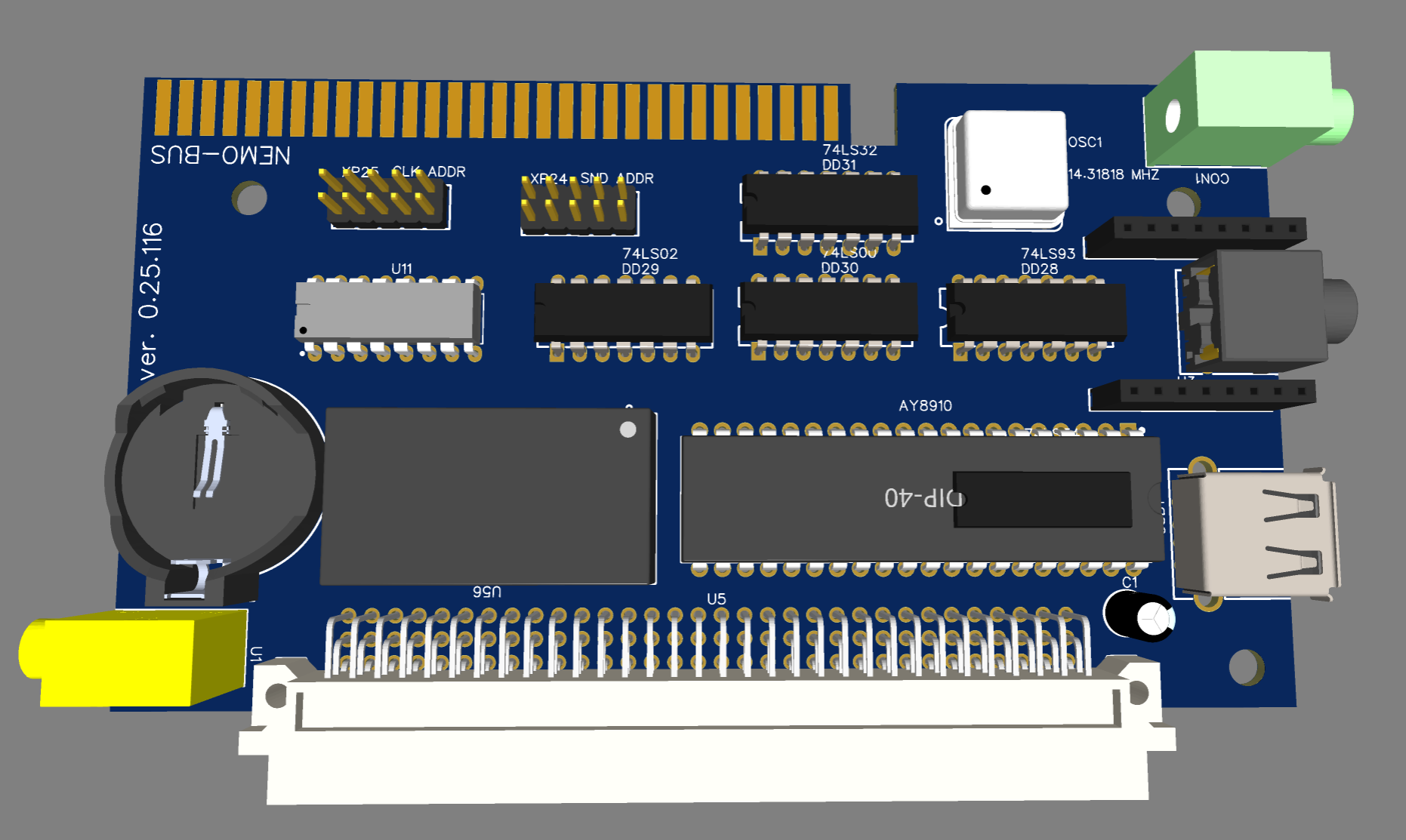

| Плата звука Шальная идея. На борту звук AY-3-8910, часы DS12887 или ВИ1, MP3 модуль от Ардуино. Два шинных разъёма. Орионовский и Nemo-BUS. Соответственно, адресация по адресам ZX-Spectrum и Орион. 16 дополнительных портов AY-3-8910 используются для управления MP3 модулем и как звуковой ЦАП типа Covox, 1 канал 8бит или 2 канала 4бит стерео. В разработке. |

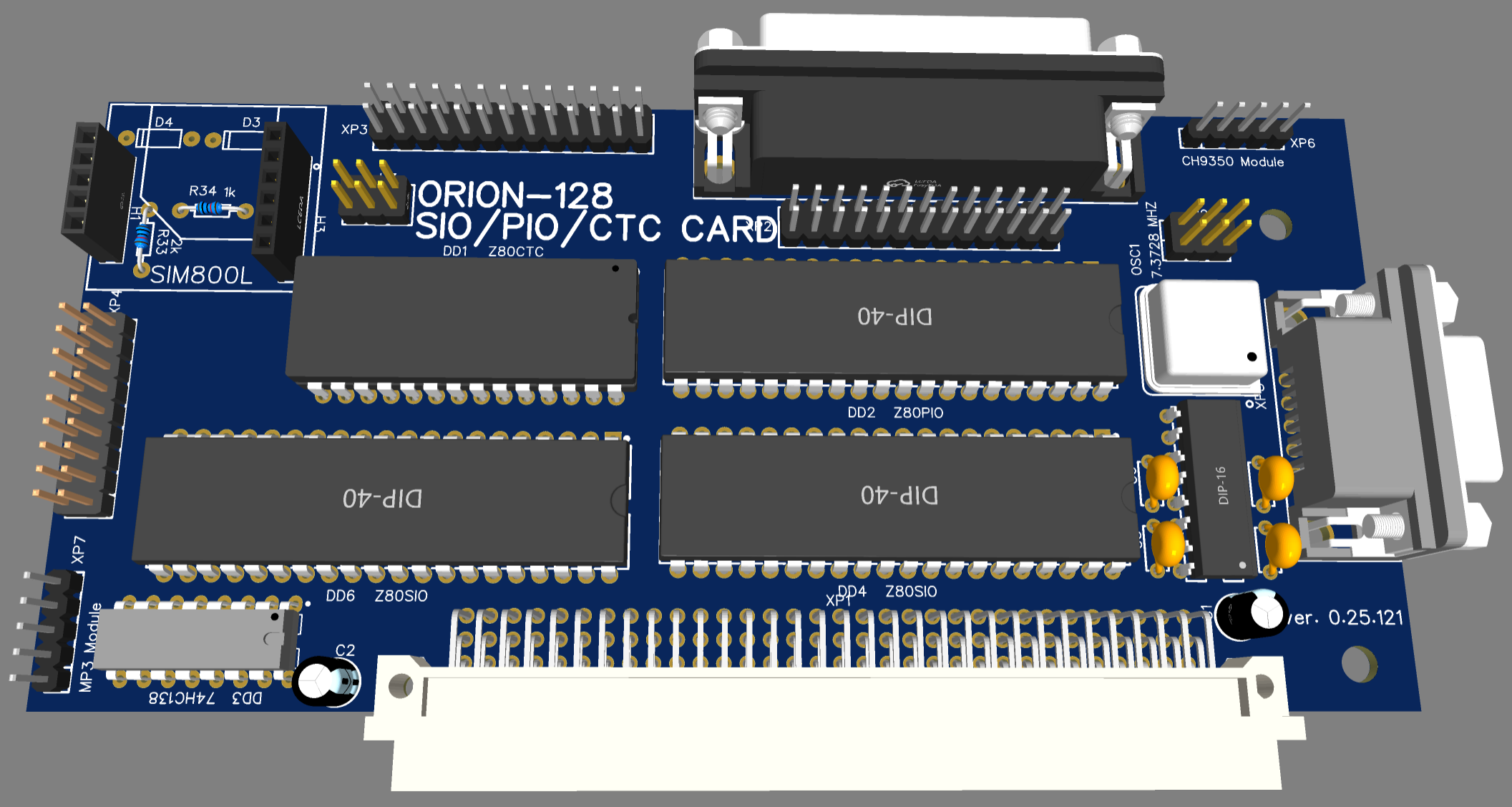

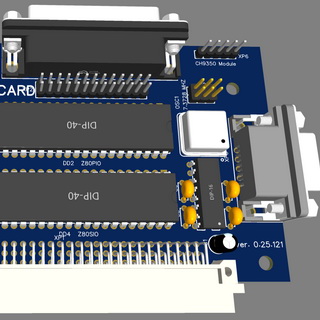

| Плата последовательного и параллельного интерфейса. На борту набор от Zilog: Z80CTC - таймер, Z80SIO - 4 последовательных порта, Z80PIO - 2 параллельных порта. Предусмотрено подключение модулей Arduino: CH9350 - USB клавиатура и мышь, SIM800L - GSM модем. Так-же возможность управления MP3 модулем на звуковой карте. В разработке. |

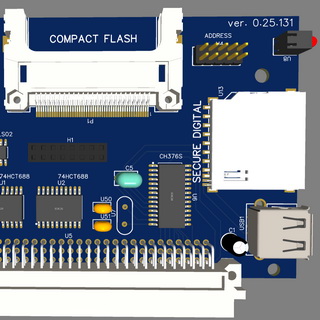

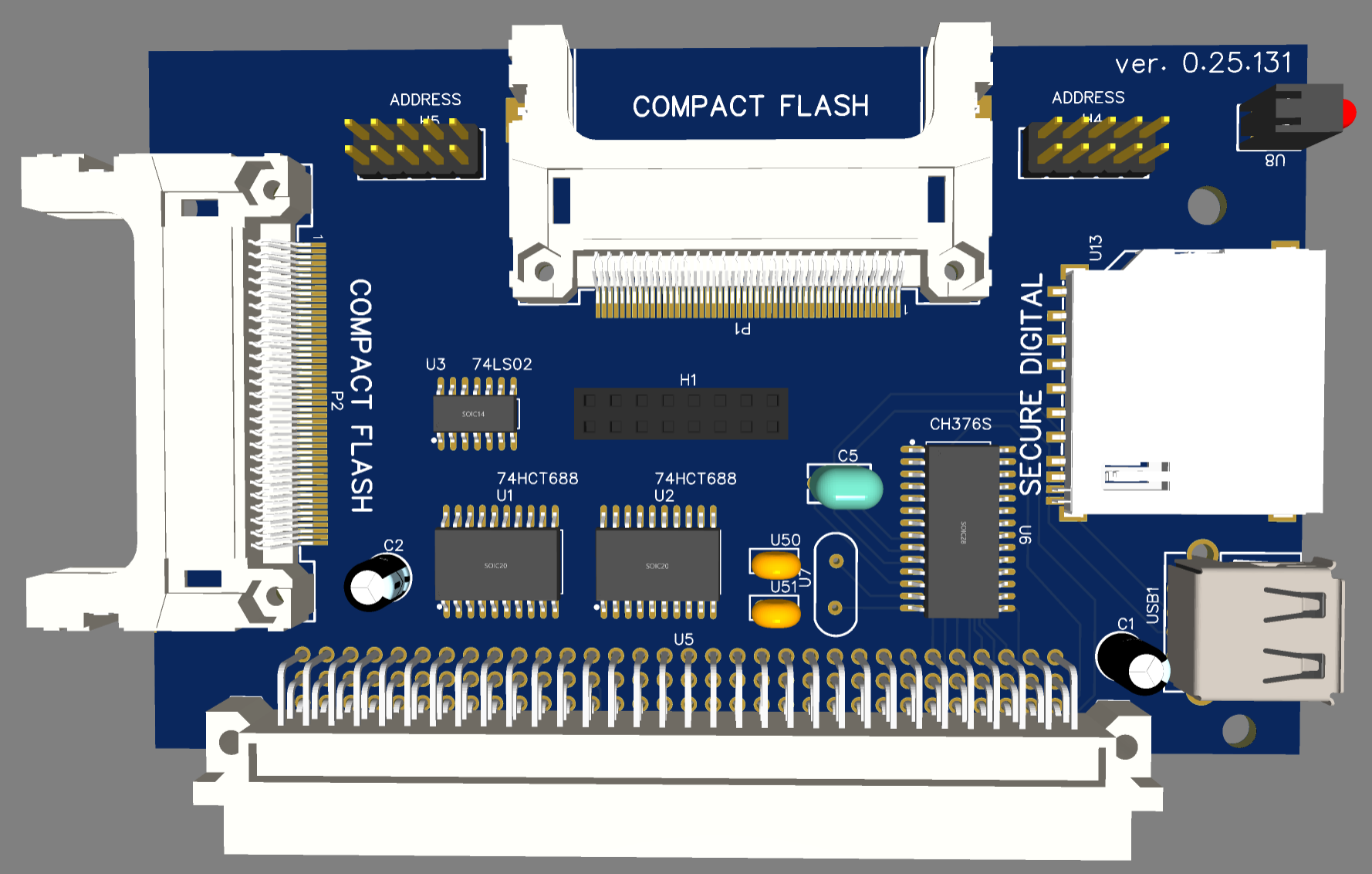

| Плата накопителей Compact Flash, SD, USB. FDD и HDD хорошо, а флешка - лучше! CF карты хороши простотой подключения. Но, CF при помощи чипа CH376 может сам управлять файловой системой FAT12/16/32, что упрощает прогрпммирование доступа к таким картам памяти. В разработке. |

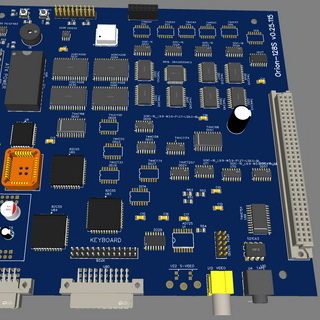

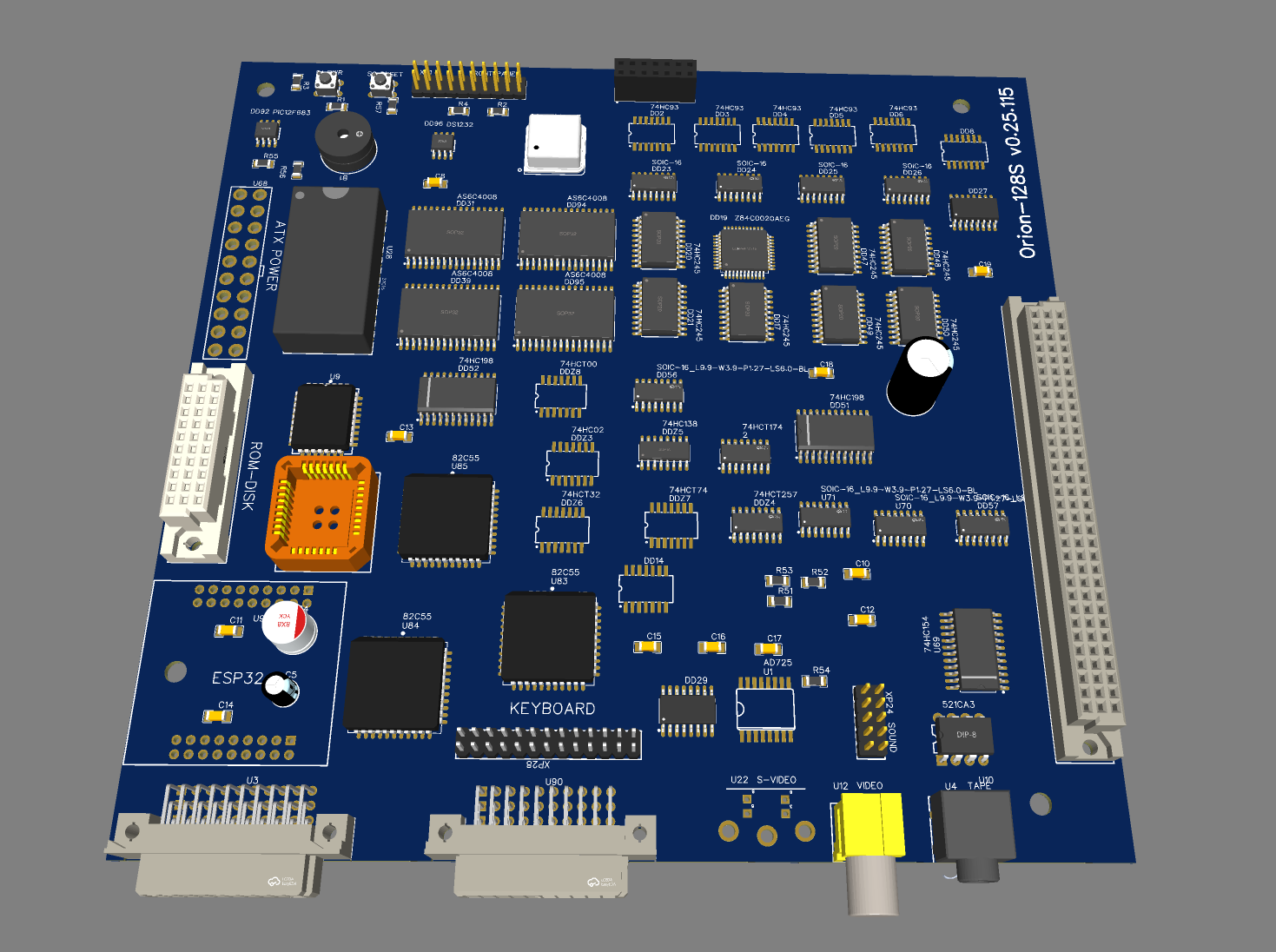

| Материнская плата микро. Один стандартный разъём расширения. Удлинняется ёлкой, вверх или в сторону. Примерная компановка, до полной реализации пока далеко. Схема ещё не устаканена, но, предварительной задумке, будет собрана на SMD элементах без использования ПЛИС с видеовыходом VGA и/или TV-PAL/NTSC. В разработке. |
